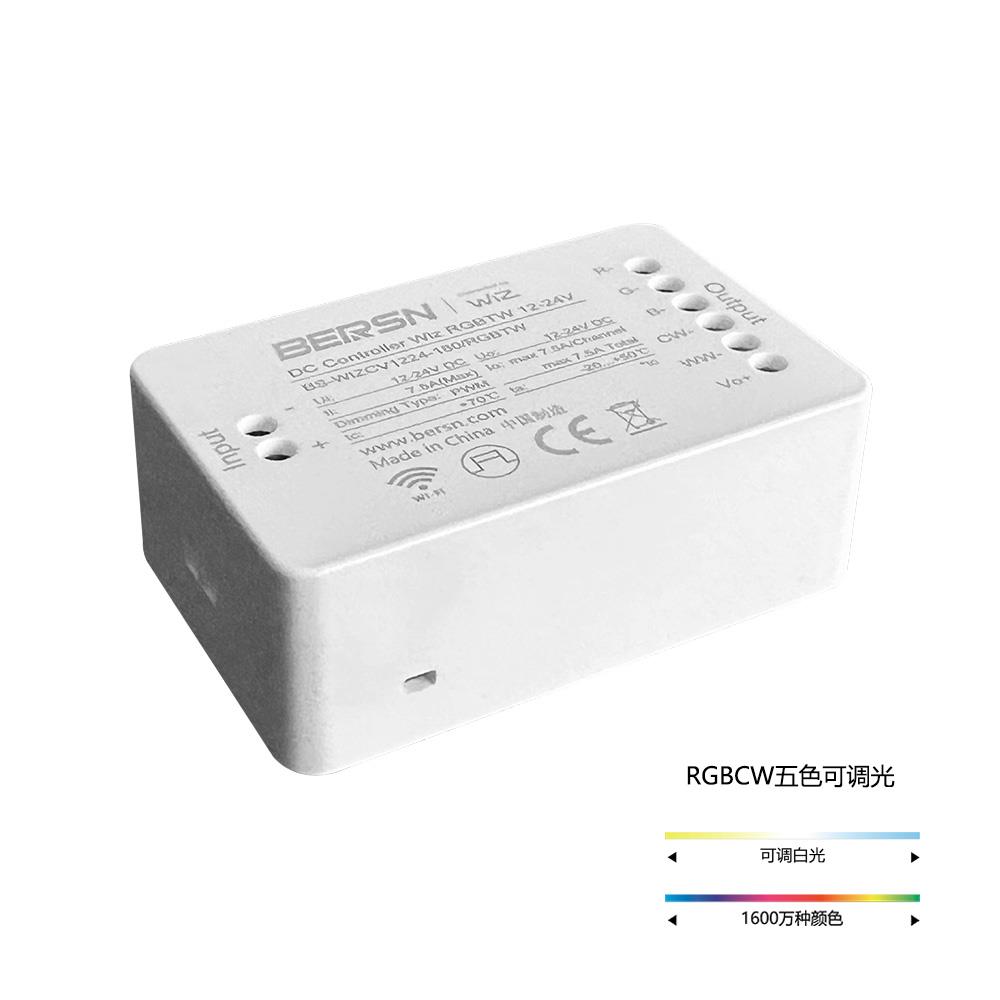

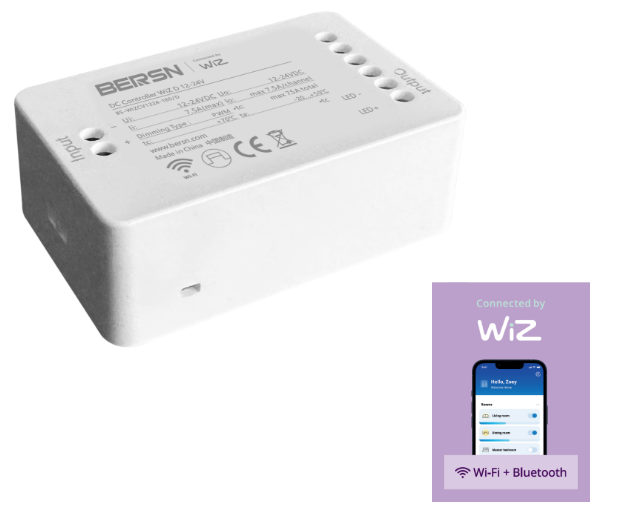

WiZ RGB 控制器
直流控制器 I 12-24V
Model：BS-WIZCV1224-180
code：BS-WIZCV1224-180
特征:
智能 Wi-Fi LED 照明為您的日常生活帶來更多便利。這款智 能無線直流控制器提供柔和白光，可通過應用程序或語音調 至所需亮度。一款真正適合您日?；顒?dòng)的智能控制器?？膳c WiZ 一起使用。聯系我們
直流控制器 I 12-24V

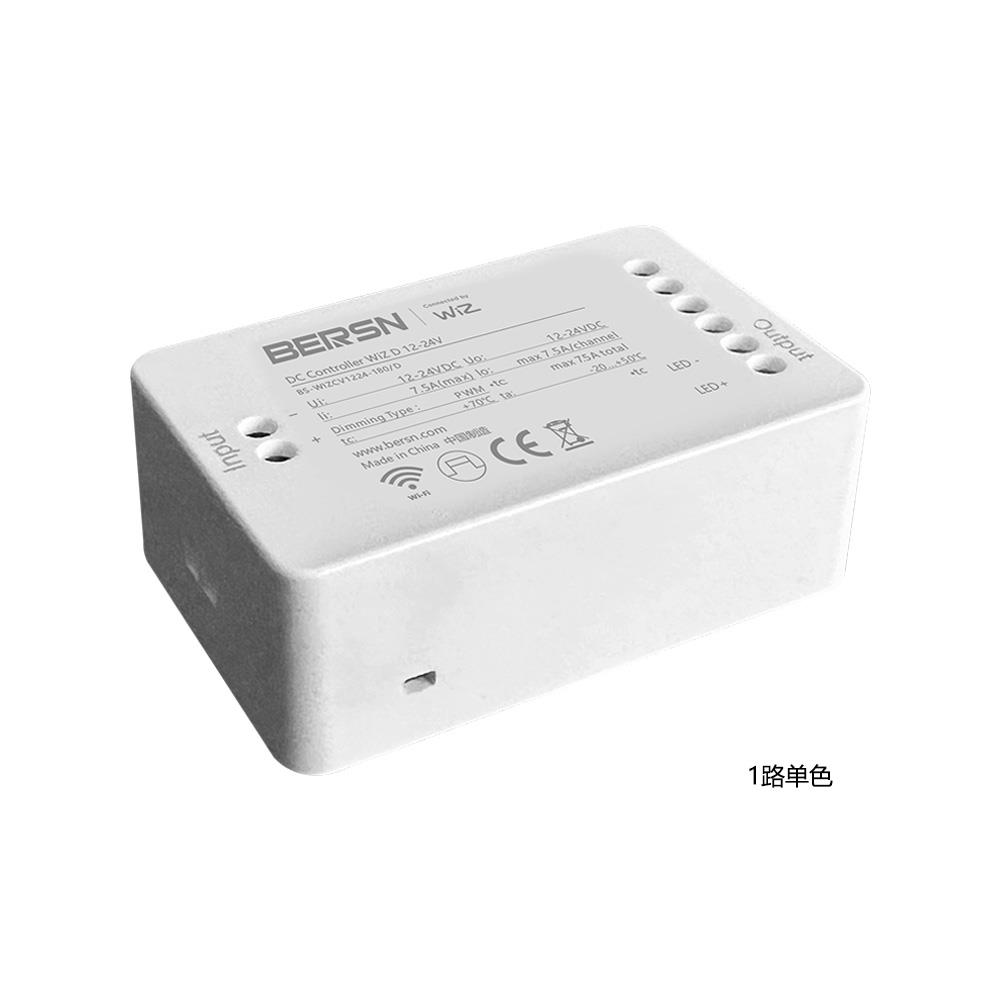

BS-WIZCV1224-180 1路/2路/5路
智能 Wi-Fi LED 照明為您的日常生活帶來更多便利。這款智能無線直流控制器提供柔和白光，可通過應用程序或語音調至所需亮度。一款真正適合您日常活動的智能控制器?？膳c WiZ 一起使用。
應用：
- WiZ智能LED燈帶
- WiZ TW應用
產品參數
|
名稱 |
直流控制器WiZ 12-24V |
|
型號 |
1路：BS-WIZCV1224-180/D；2路：BS-WIZCV1224-180/TW；5路：BS-WIZCV1224-180/RGBTW |
|
額定輸入電壓 |
12…24Vdc |
|
額定輸入電流 |
7.5A @最大輸出功率 |
|
最大輸入功率 |
180W @最大輸出功率 / @最大額定輸入電壓 |
|
額定輸出電流 |
7.5A 最大總數；每通道最大7.5A |
|
待機電源 |
<0.5W @額定輸入電壓 |
|
靜電放電 |
4KV @ HBM, 8KV @air |
|
調光方式 |
PWM, 2KHz |
|
調光范圍 |
0-100% |
|
環境溫度 |
-20…+50oC |
|
Tcase-life |
75oC |
|
壽命 |
50,000 hrs |
|
電源開關周期 |
100,000 |
|
連接 |
Wi-Fi IEEE802.11 b/g, BLE 4.2 |
|
可聞噪音 |
<24 dB @ 5cm |
|
防護等級 |
IP20 |
|
批準認證 |
CE-RED |
除非另有說明，否則所有規格均為典型值在 25 °C情況下。
射頻接口
|
通訊方式 |
Wifi + BLE |
|
無線頻率 |
2400-2483.5 Mhz (IEEE 標準 802.11 b/g) |
|
無線傳輸功率 |
20dbm 最大 |
|
BLE頻率 |
2400-2483.5 Mhz |
|
BLE傳輸功率 |
3dbm 最大 |
|
無線頻道 |
1...13 |

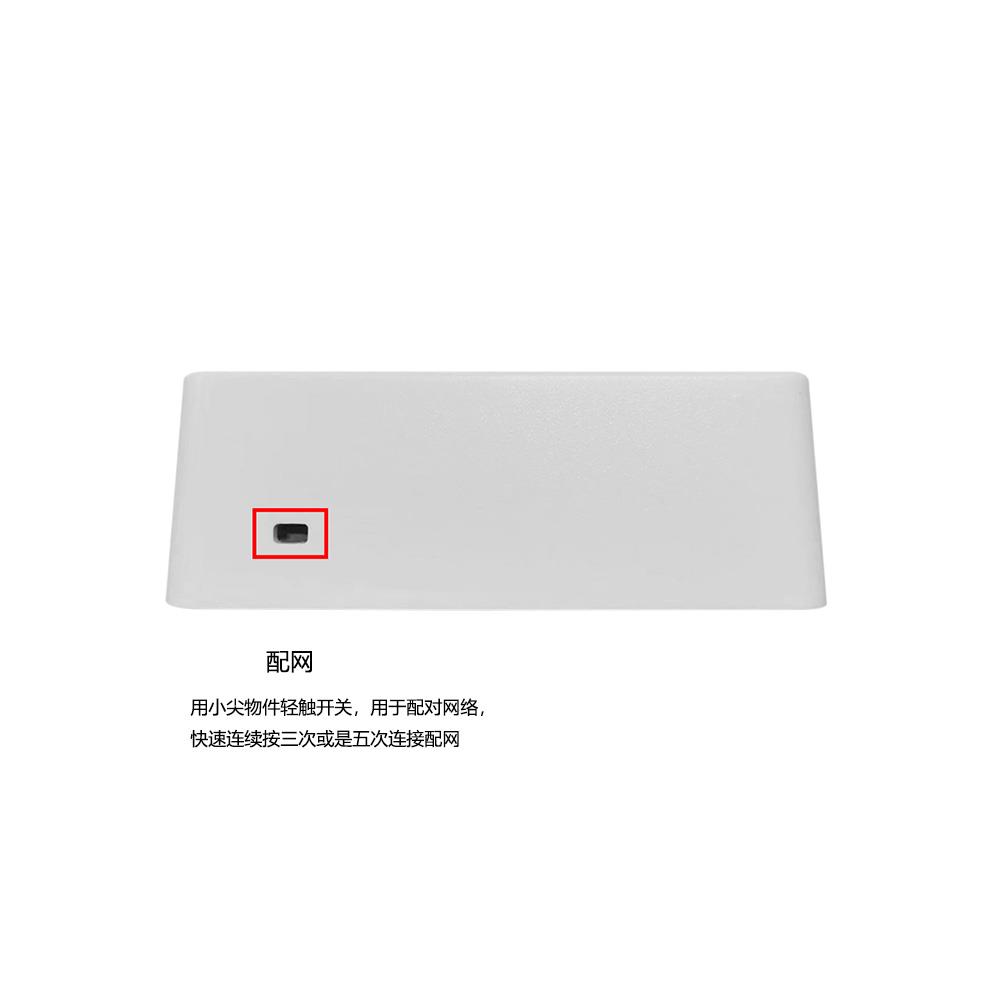

配網
|
|
用小尖物件輕觸開關，用于配對網絡 |
|
注: 快速連續按三次或是五次連接配網 |
接線示意

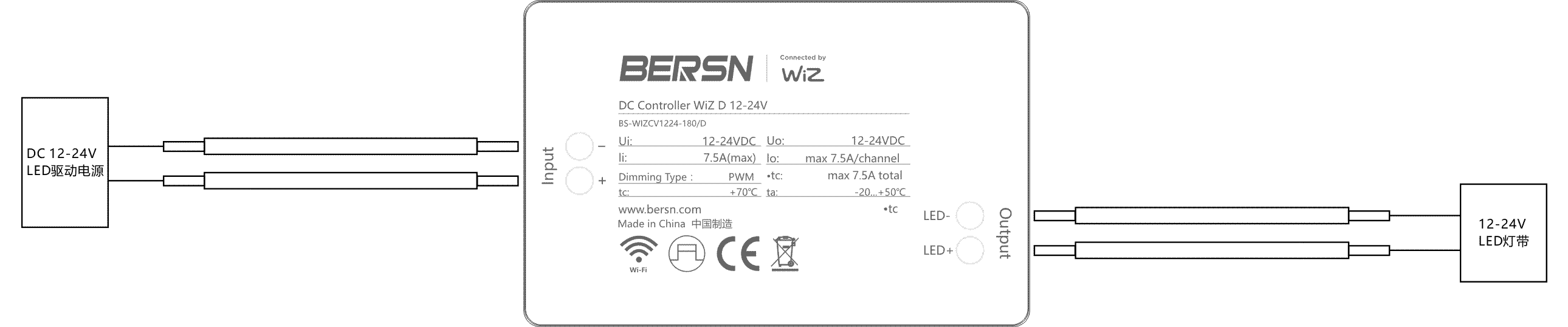

1路：

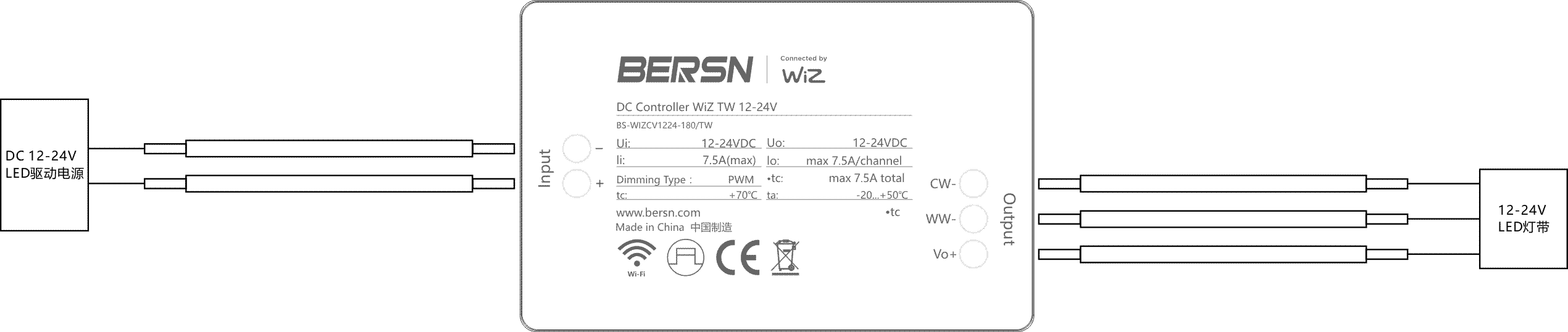

2路：

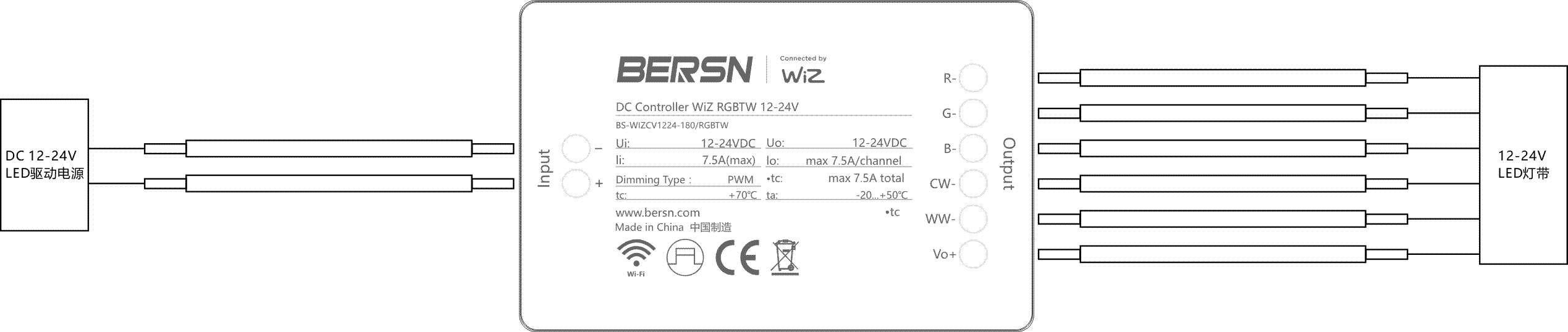

5路：
端子定義

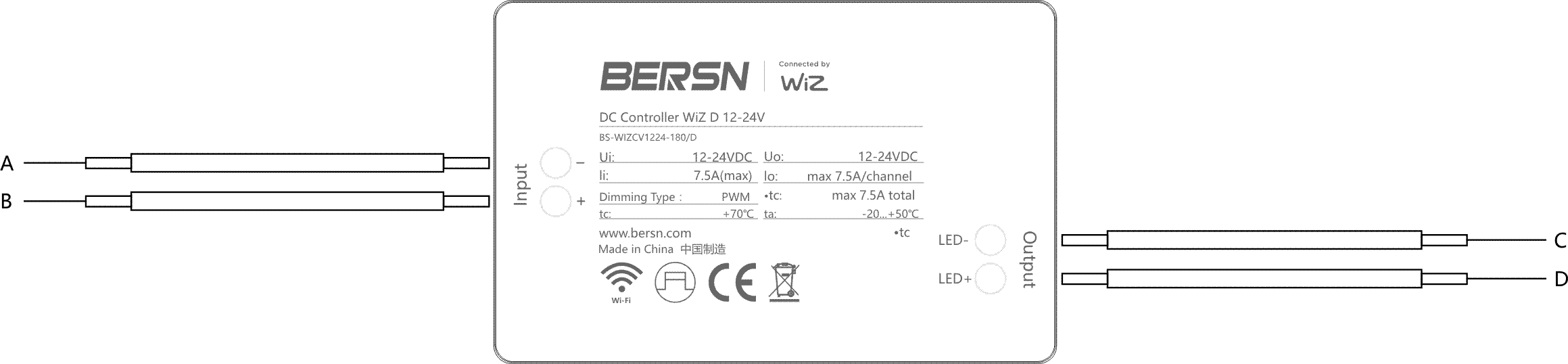

1路：
|
A - 黑色 |
輸入：直流電源負輸入 |
|
B - 紅色 |
輸入：直流電源正輸入 |
|
C - LED (-) - 暖白色 |
輸出：LED- LED 燈帶 |
|
D - LED (+) - 正極 |
輸出：LED+ LED 燈帶 |

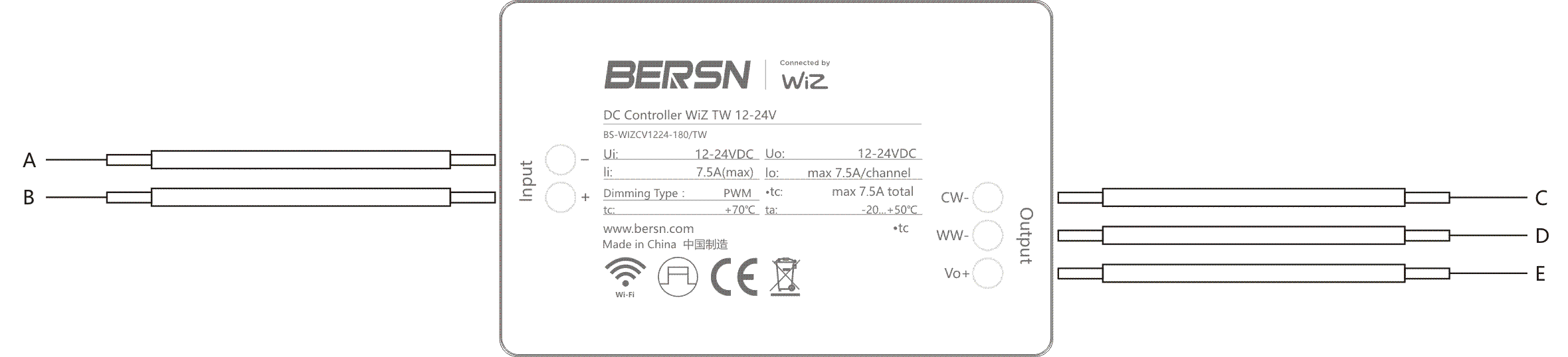

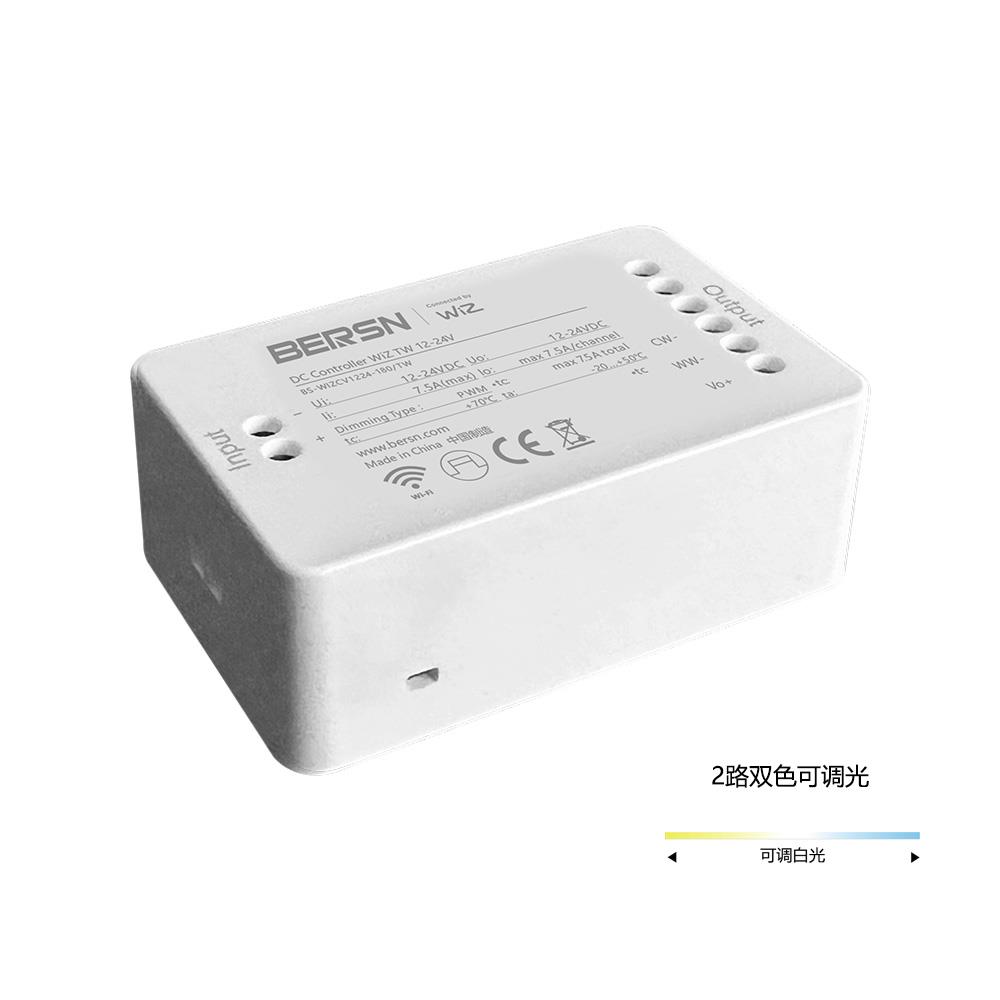

2路：
|
A - 黑色 |
輸入：直流電源負輸入 |
|
B - 紅色 |
輸入：直流電源正輸入 |
|
C - CW (-) - 冷白色 |
輸出：CW- LED 燈帶 |
|
D - WW (-) - 暖白色 |
輸出：WW- LED 燈帶 |
|
E - VO (+) - 正極 |
輸出：VO+ LED 燈帶 |

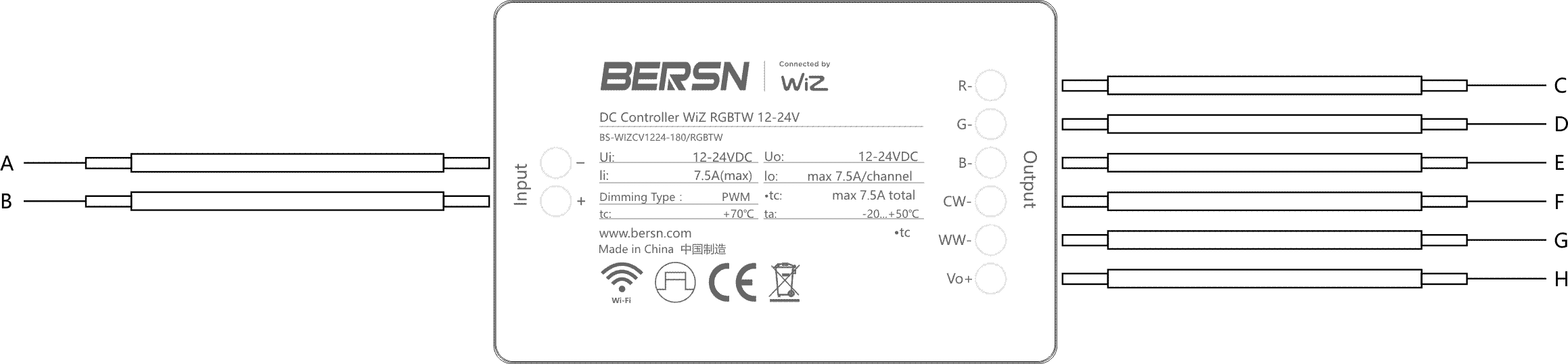

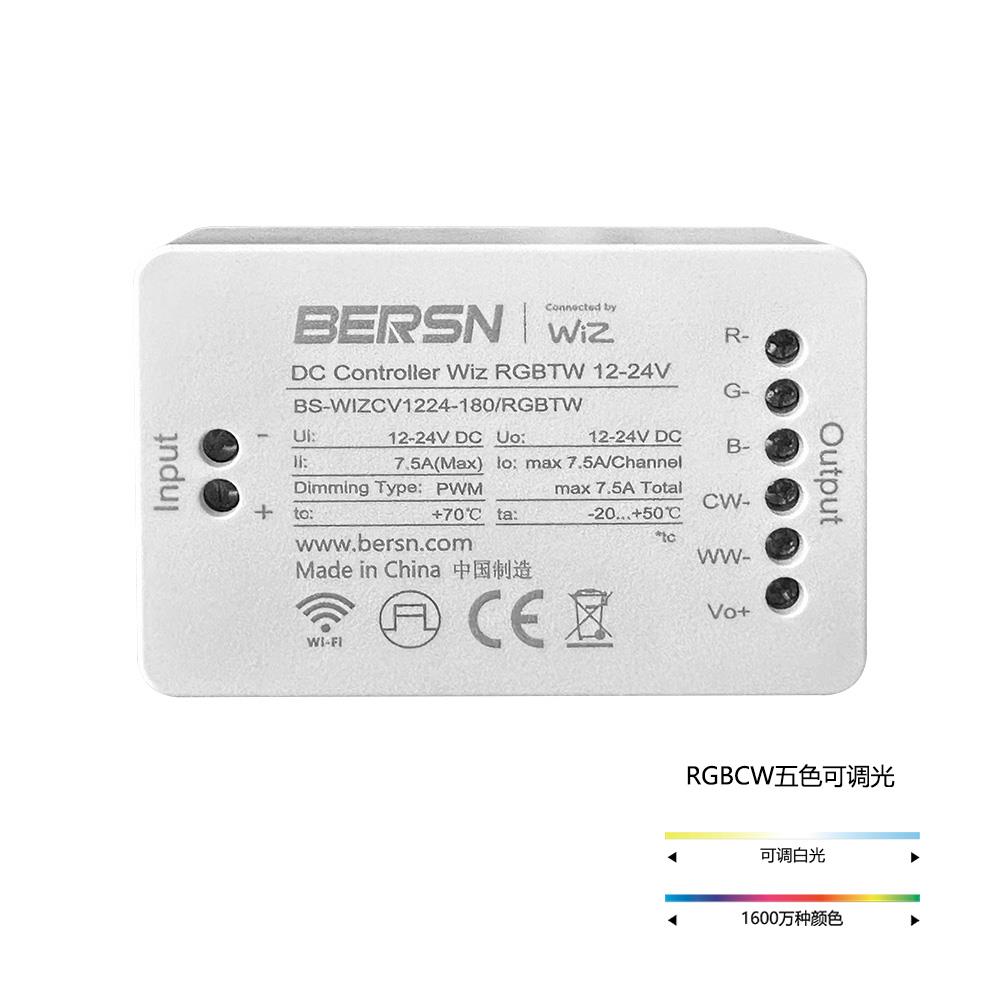

5路：
|
A - 黑色 |
輸入：直流電源負輸入 |
|
B - 紅色 |
輸入：直流電源正輸入 |
|
C - R (-) - 紅色 |
輸出：R- LED 燈帶 |
|
D - G (-) - 綠色 |
輸出：G- LED 燈帶 |
|
E - B (-) - 藍色 |
輸出：B- LED 燈帶 |
|
F - CW (-) - 冷白色 |
輸出：CW- LED 燈帶 |
|
G - WW (-) - 暖白色 |
輸出：WW- LED 燈帶 |
|
H - VO (+) - 正極 |
輸出：VO+ LED 燈帶 |

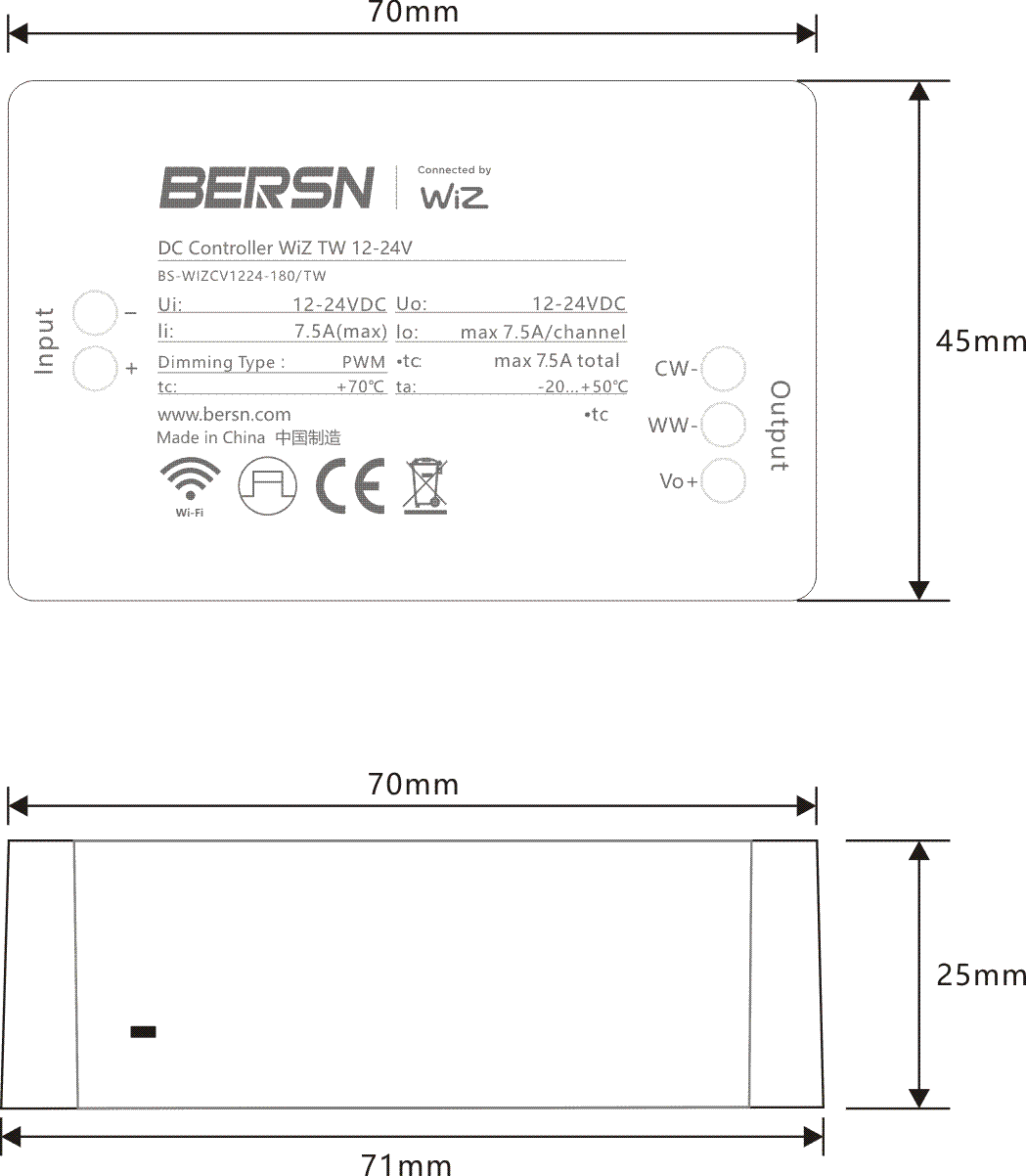

尺寸及重量
|
尺寸 長x寬x高 |
70*45*25mm |
|
外殼顏色 |
白色 |
|
重量 |
0.05kg/pcs |
