WiZ RGB 控制器

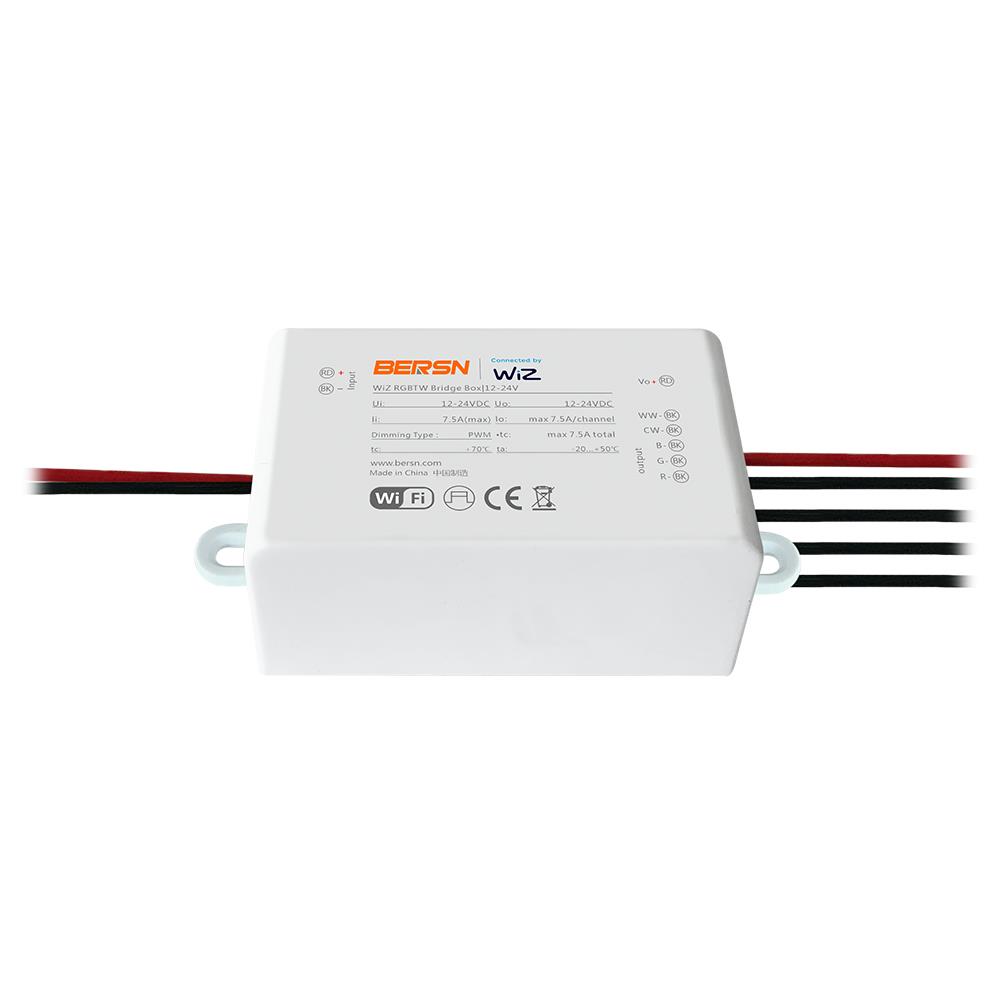

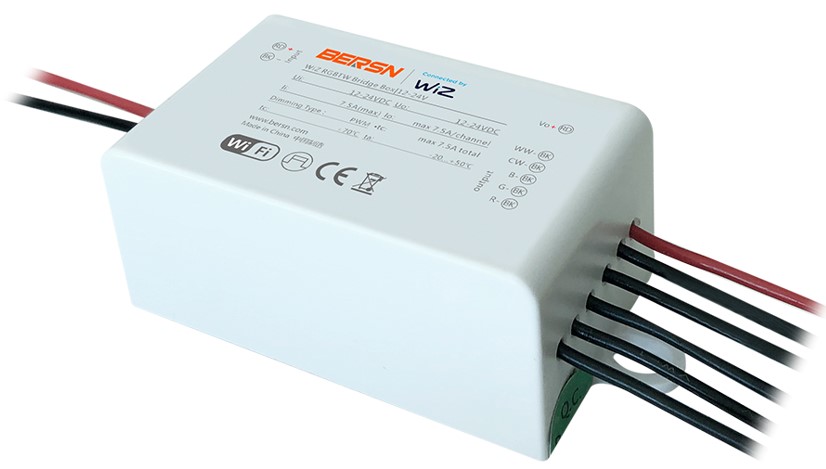

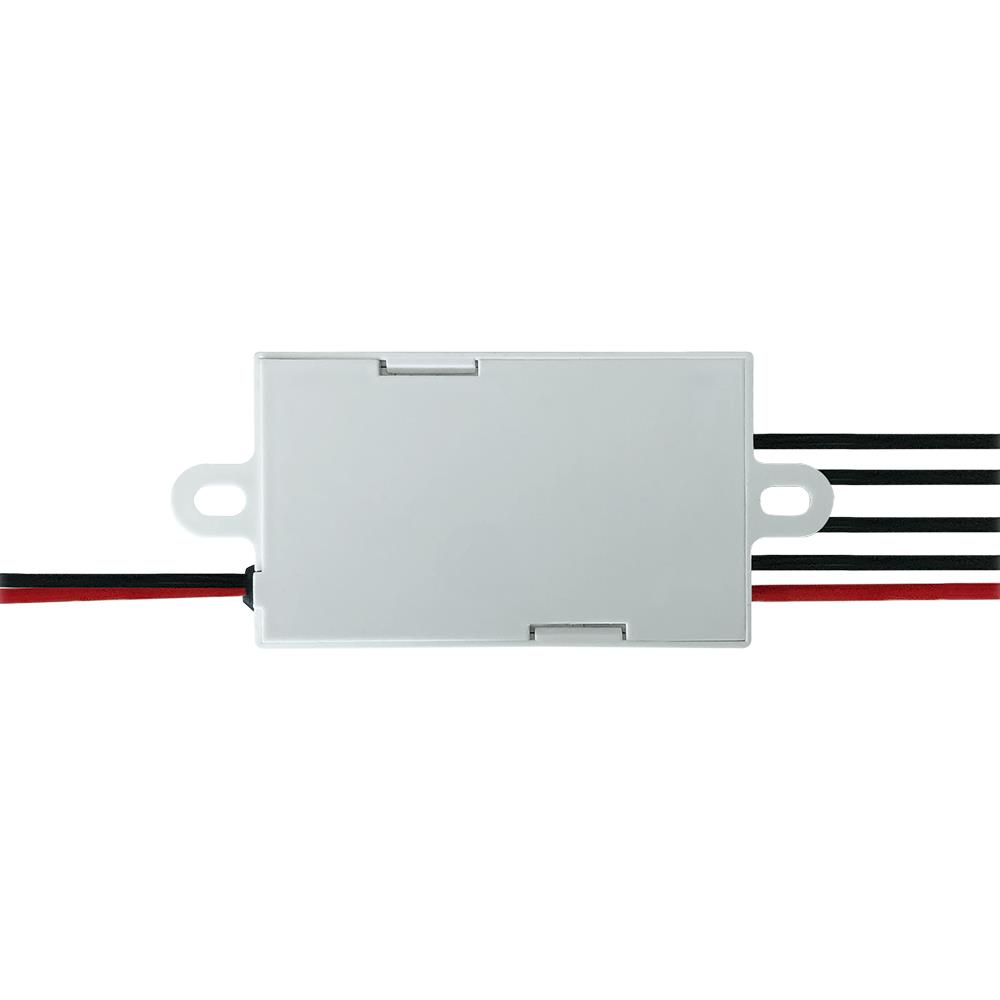

WiZ 無線全彩控制器 I 12-24V
Model：BS-WIZCV1224-180
code：BS-WIZCV1224-180
特征:
應用 - LED燈帶 - RGBTW應用聯系我們

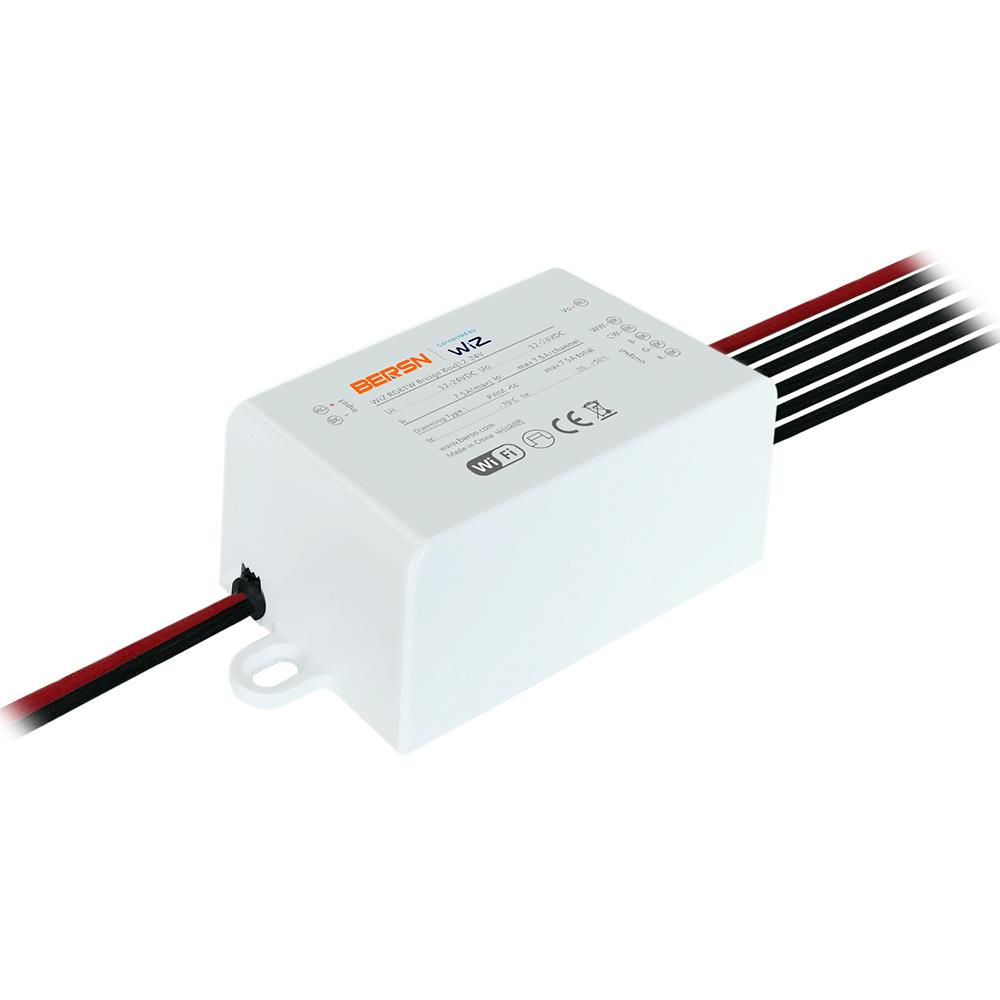

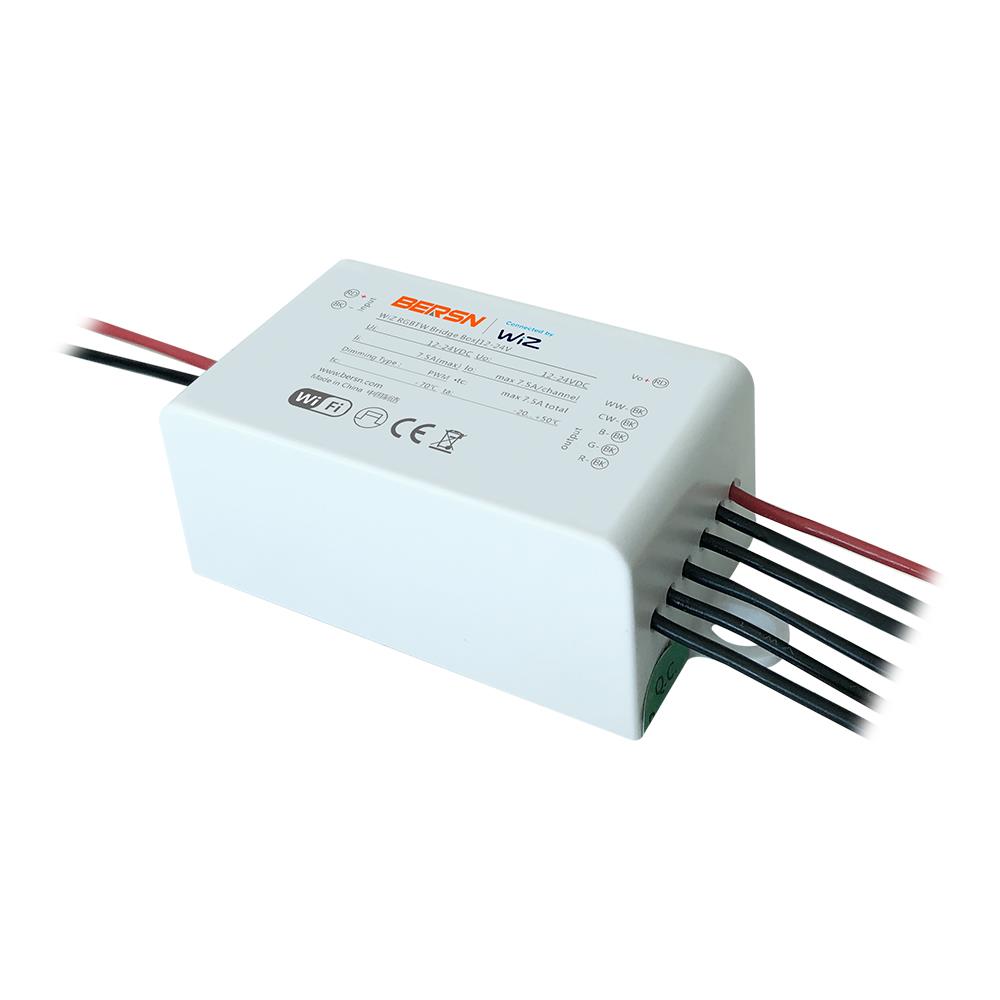

WiZ 無線全彩控制器 I
12-24V
BS-WIZCV1224-180
應用
- LED 燈帶
- RGBTW 應用
產品參數
|
名稱 |
WiZ RGBTW Bridge Box I 12-24V |
|
型號 |
BS-WIZCV1224-180 |
|
額定輸入電壓 |
12…24Vdc |
|
額定輸入電流 |
7.5A @ 最大輸出功率 |
|
最大輸入功率 |
180W @最大輸出功率 / @最大額定輸入電壓 |
|
額定輸出電流 |
7.5A 最大總數；每通道最大 3.75A |
|
待機電源 |
<0.5W @額定輸入電壓 |
|
靜電放電 |
4KV @ HBM, 8KV @air |
|
調光方式 |
PWM, 2KHz |
|
調光范圍 |
0-100% |
|
環境溫度 |
-20…+50oC |
|
Tcase-life |
75oC |
|
壽命 |
50,000 hrs |
|
電源開關周期 |
100,000 |
|
連接 |
Wi-Fi IEEE802.11 b/g, BLE 4.2 |
|
可聞噪音 |
<24 dB @ 5cm |
|
防護等級 |
IP20 |
|
批準認證 |
CE-RED |
除非另有說明，否則所有規格均為典型值在 25 °C情況下。
射頻接口
|
通訊方式 |
Wifi + BLE |
|
無線頻率 |
2400-2483.5 Mhz (IEEE 標準 802.11 b/g) |
|
無線傳輸功率 |
20dbm 最大 |
|
BLE頻率 |
2400-2483.5 Mhz |
|
BLE傳輸功率 |
3dbm 最大 |
|
無線頻道 |
1...13 |
按鈕
|
按鈕 |
輕觸開關，用于配對和出廠復位 |
|
|
注: 1)按下<2秒并釋放:產品做一個軟重啟 2)按2s < < 10s釋放:產品進入強制配對模式，輸出調光變化 3)按10s<并釋放:重置到出廠設置(忘記收藏夾和家庭ID)并重啟 |

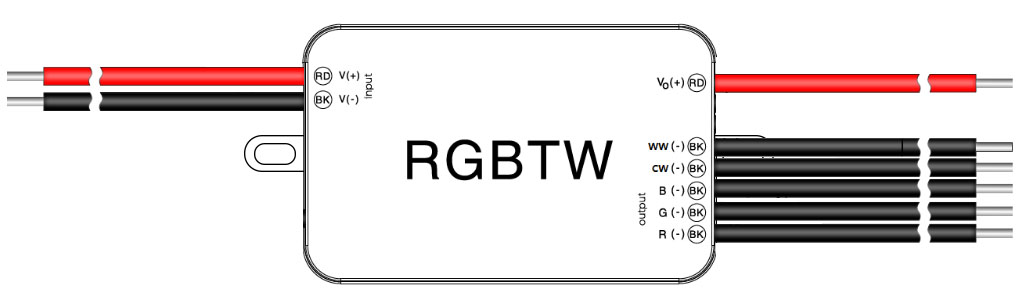

接線和連接
|
輸入線類型 |
1.5 mm2 |
|
RGBTW 負極的輸出線類型 |
1.0 mm2 |
|
RGBTW 正極的輸出線類型 |
1.0 mm2 |
|
線長 |
130 mm ±5 |
|
剝線長度 |
10 mm |

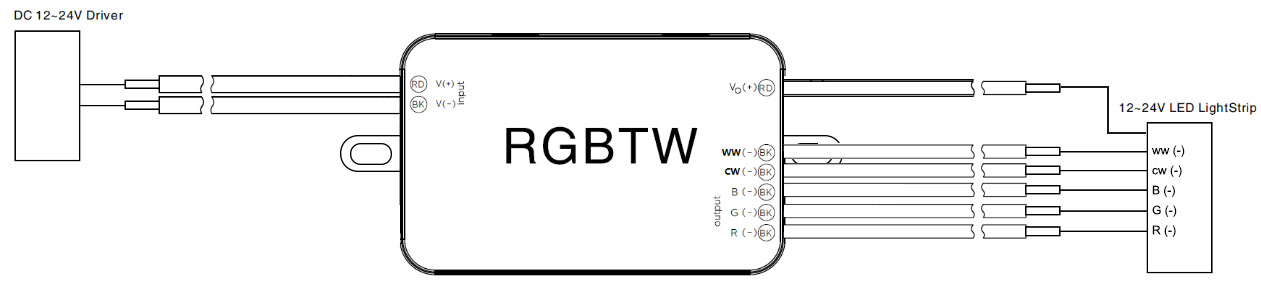

連接示例：
1. 斷開電源線。
2. 用附件螺絲將產品通過兩側的U形槽固定。
3. 按照電橋外殼上的絲印說明，將輸出線插入 LED 燈條輸入連接器。
4、將電橋的輸入正負極線插入SELV恒壓驅動器輸出連接器。

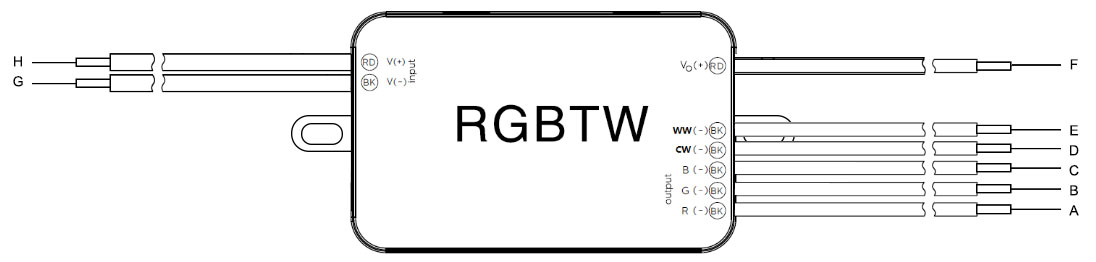

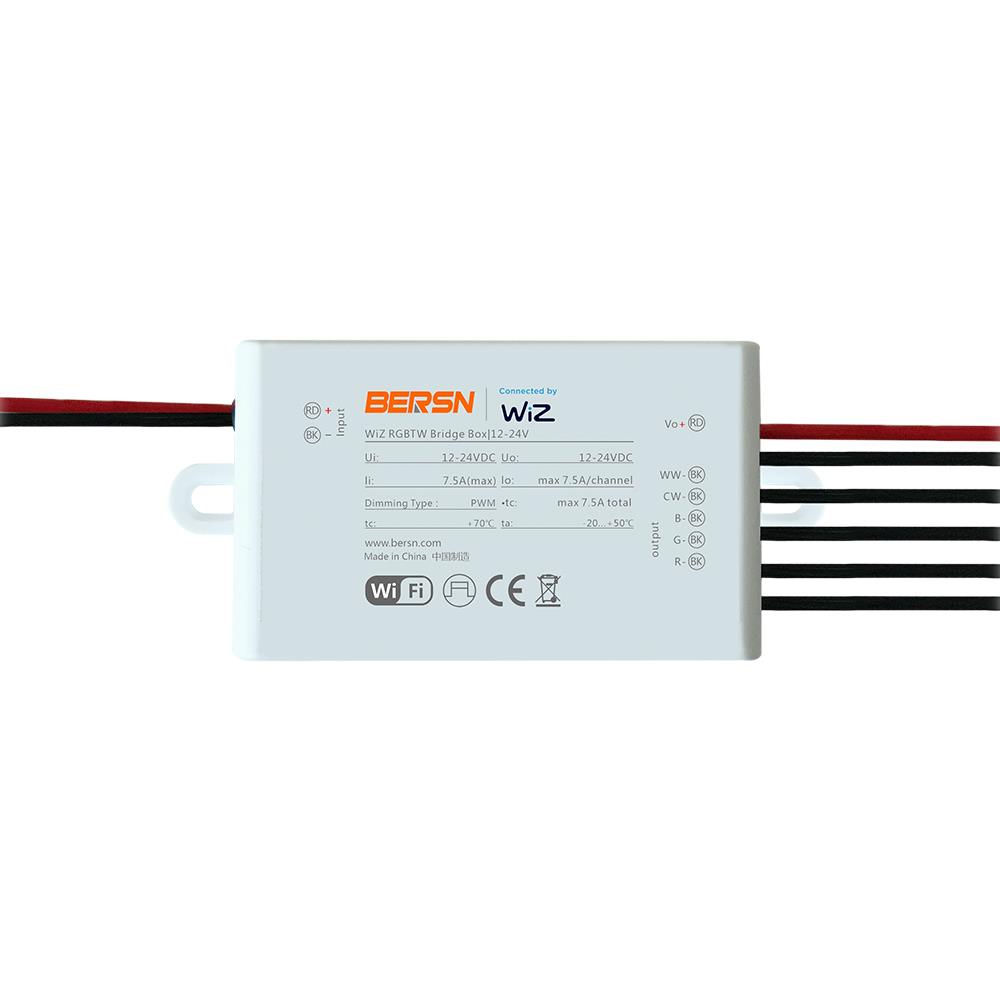

引腳定義：
|
A -R (-) - 黑色 |
輸出：R LED 燈帶 |
|
B - G (-) - 黑色 |
輸出：G LED 燈帶 |
|
C - B (-) - 黑色 |
輸出：B LED 燈帶 |
|
D - CW (-) - 黑色 |
輸出：CW LED 燈帶 |
|
E - WW (-) - 黑色 |
輸出：WW LED 燈帶 |
|
F - Vo (+) – 紅色 |
輸出：V+ LED 燈帶 |
|
G - in(-) - 黑色 |
直流電源負輸入 |
|
H - Vin (+) - 紅色 |
直流電源正輸入 |

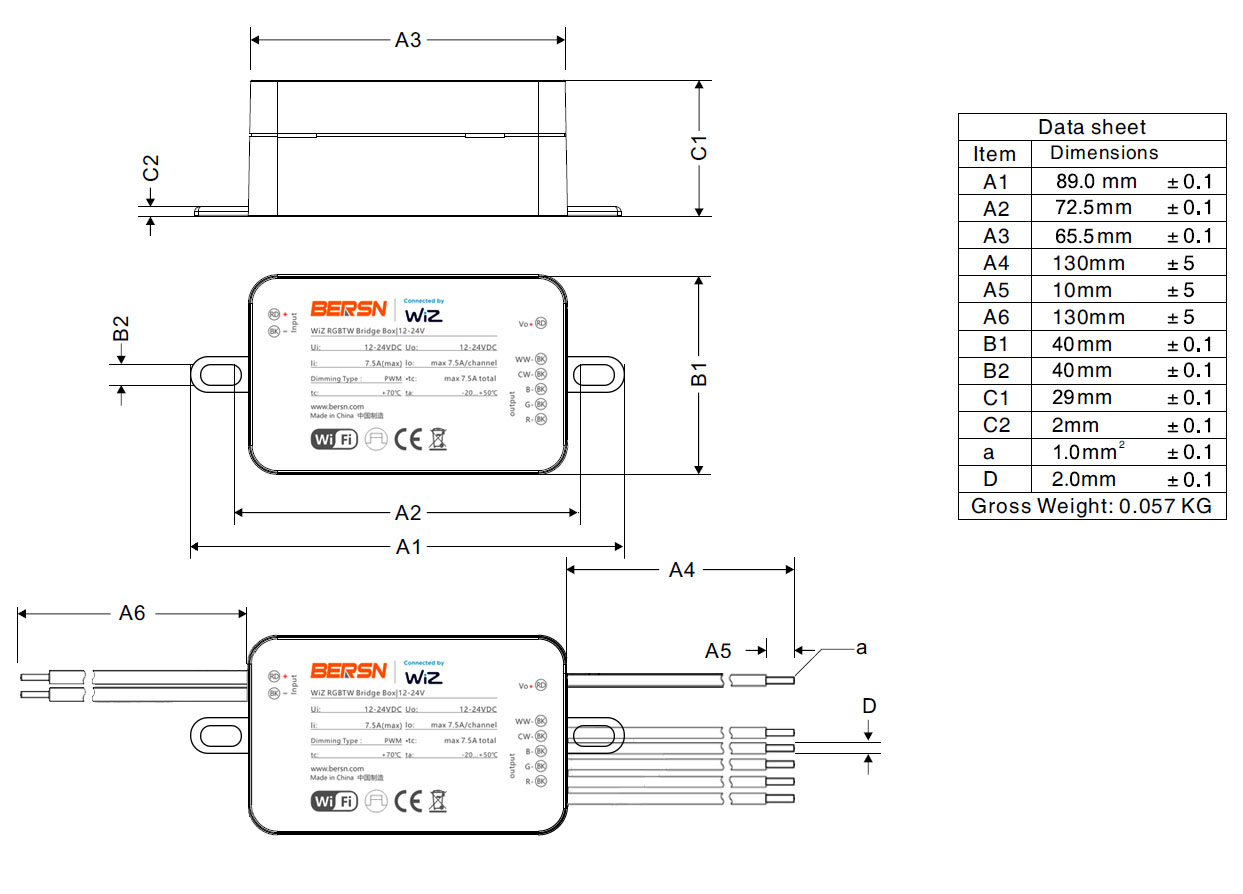

尺寸及重量
|
尺寸 長x寬x高 |
87.5x41x28mm |
|
外殼顏色 |
白色 |
|
重量 |
57 g |
