高壓鈉燈電子鎮流器

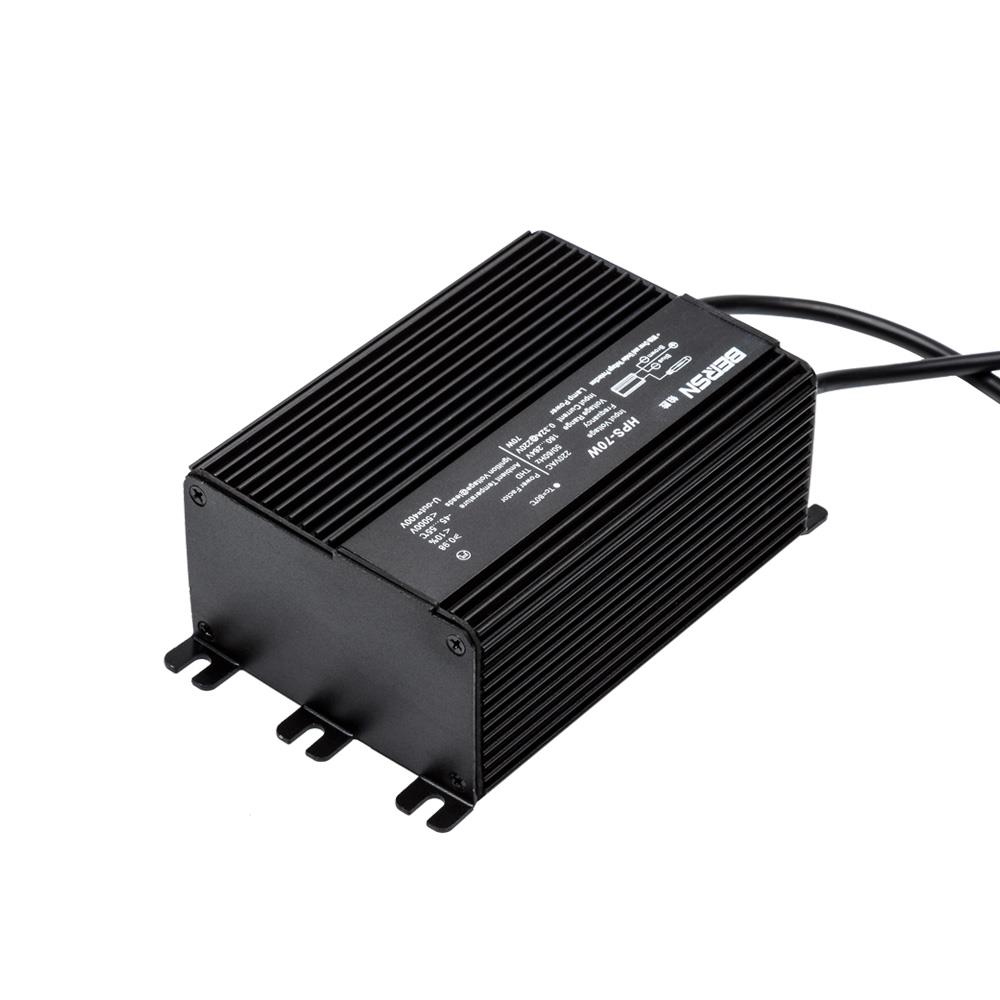

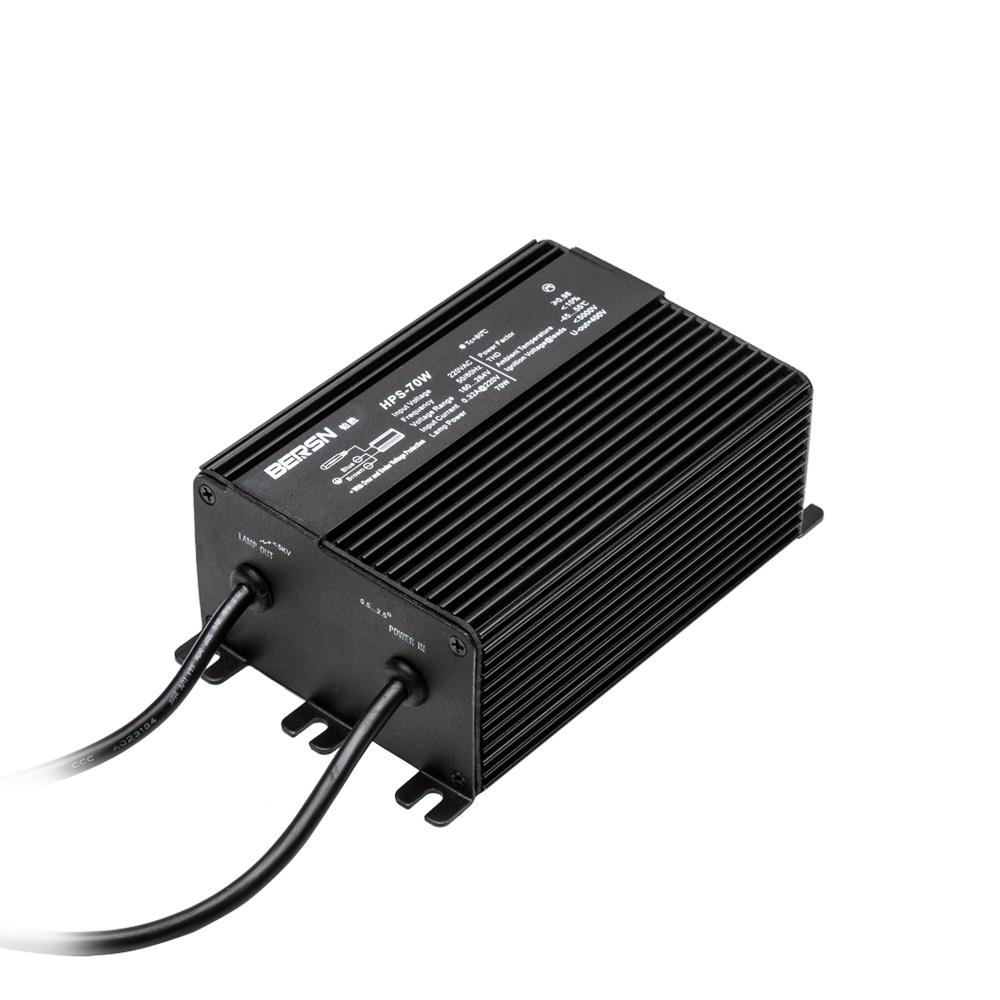

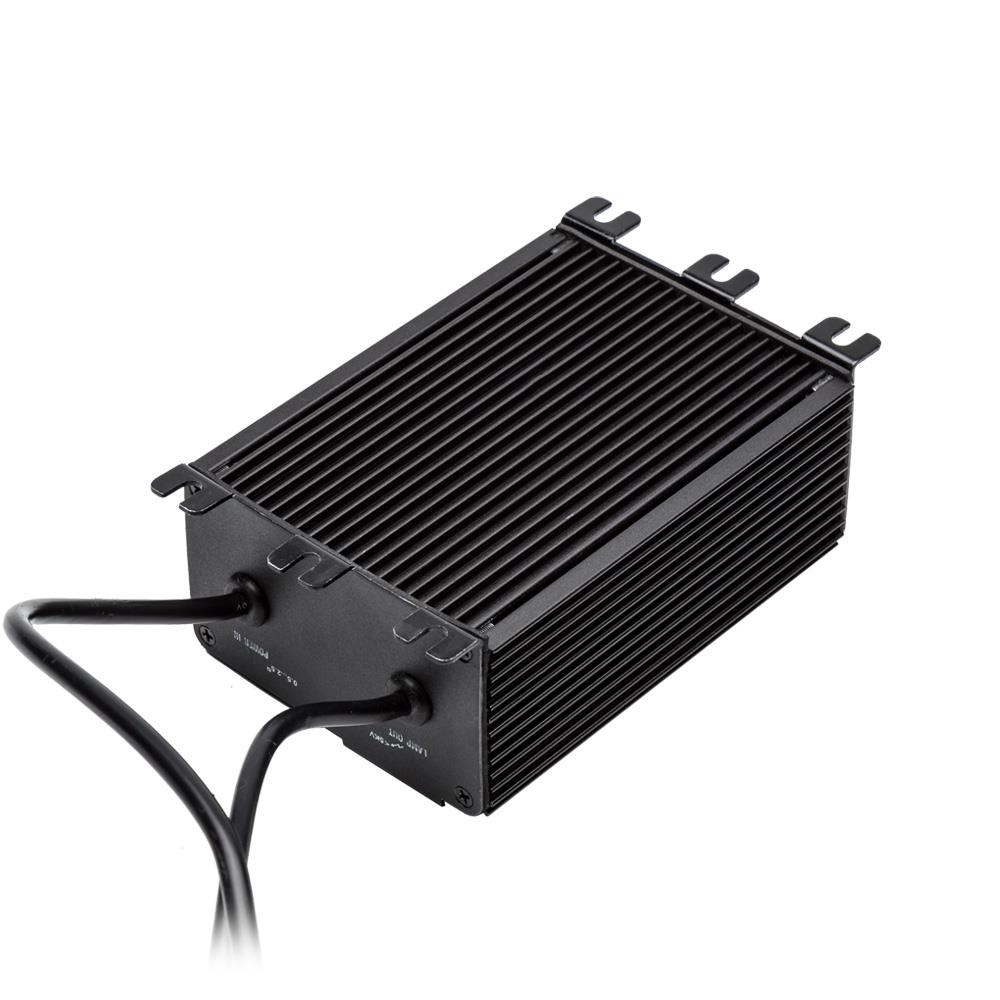

70W高壓鈉燈電子鎮流器
特征:
源電器系統開發設計,性能的最優化設計 特定工作頻率,消除光源頻閃,帶來舒適的照明效果 恒功率輸出,光源色差小流明輸出穩定,照明效果亮麗恒久 功耗低散熱少，有效降低能耗及降低環境溫度（如空調）等所需電費支出聯系我們
HPS可調光電子鎮流器
70W 160-264VAC調光
特點：
- 微處理器具備“色控”功能，穩定因電壓變化而可能引起的色溫和流明輸出變化
- 光源電器系統開發設計,性能的最優化設計
- 特定工作頻率,消除光源頻閃,帶來舒適的照明效果
- 恒功率輸出,光源色差小流明輸出穩定,照明效果亮麗恒久
- 功耗低散熱少，有效降低能耗及降低環境溫度（如空調）等所需電費支出
- 具備全面的光源壽終及過熱/壓/載、短路等異常態保護功能
- 寬工作電壓,最高可達160-264V
- 接線簡單,安裝方便
應用：
- 道路和街道照明
- 區域和泛光照明
電氣參數
|
規格項目 |
參數 |
|
標稱輸入電壓 |
220…240 VAC |
|
輸入電壓交流 |
160…264VAC |
|
標稱輸入頻率 |
50…60 Hz |
|
輸入頻率AC |
47…63 Hz |
|
標稱輸入電流 |
0.32…0.35 A |
|
最大輸入電流 |
0.48 A |
|
效率 |
90% |
|
規格項目 |
參數 |
|
標稱輸入功率 |
77 W |
|
輸出功率 |
70 W |
|
輸出頻率 |
30~60 KHz |
|
功率因數 |
>0.95 |
|
總諧波失真 |
<10 % |
|
IP等級 |
54 |
|
聲音評級 |
Grand A |
特點
|
規格項目 |
參數 |
|
過溫保護 |
Yes |
|
短路保護 |
Yes |
|
欠壓保護 |
<160Vin |
|
過壓保護 |
>264Vin |
|
承受350V 2小時和380V 15分鐘 |
Yes |
工作溫度和濕度
|
規格項目 |
參數 |
|
環境溫度 |
-20…+55 °C |
|
溫度最大值 |
80 °C |
|
溫度截止 |
90°C |
包裝數據
|
規格項目 |
參數 |
|
產品名稱 |
HPS可調光電子鎮流器 70W 160-264VAC調光 |
|
型號 |
HPS-70W-D |
|
尺寸 |
161.5*98.2*58mm |
|
重量 |
0.8 KG |
|
件/箱 |
10 |
|
凈重 |
8 kg |
|
毛重 |
9 KG |
|
包裝尺寸 |
620*210*150mm |
尺寸圖
調光模式（定時5步可選） 100%-90%-80%-70%-60%
70W高壓鈉燈電子鎮流器
標準和認證：
安全性：EN61347-2-12
總諧波：EN61000-3-2
EMC電磁抗干擾性（EMS）: IEC61547
EMC電磁干擾性（EMI）： CISPER15 ed7.2
振動測試：IEC68-2-6-Fc
撞擊測試：IEC68-2-29-Eb,IEC60068-2-27
符合認證： CE，CQC，RoHS,CCC
質量標準：ISO9001
環境標準：ISO14001
70W高壓鈉燈電子鎮流器
注意事項(1)：
在三相電源供應的情況下,請勿斷開中性線;否則電路可能受損
鎮流器能承受3倍電壓跌落（>10ms),隨后應關閉和再次開啟電源，以重設鎮流器；
為達到恰當?shù)碾姶偶嫒菪?，照明裝置內部的線路應盡量為直短型線路；電源線路不得與燈具線路相平
過熱燈具自動啟動，燈具最多可使用20分鐘
不適合24小時全天候運行
注意事項(2)：
上述數據是在電源阻抗值設為400mΩ時得出(相當于15米長的截面積為2.5㎡的電線外加20米接至配電系統中間位置的電線),反映的是最差情況下的鎮流器使用數量若電源阻抗值設800mΩ,則鎮流器的數量可以在此基礎上增加10%
所得測量值將在實際安裝中驗證，數據可能會有變
某些情況下決定最大使用數量的因數并不是開關型號，而是開關最大電力負載
注：當璧開關等所有開關同時開啟時，才可得出最大鎮流器數量測量時使用的單級斷路器。若采用多極斷路器，則建議將鎮流器數量減少20%
30mA的剩余電流檢測器上一次最多可連接30個鎮流器
