涂鴉無線全彩控制器
BS-TYMCV1224-180/RGB 三路
Model：BS-TYMCV1224-180/RGB
特征:
智能 LED 照明為您的日常生活帶來更多便利。 這款智TUYA能無線直流控制器提供RGB彩光， 可通過應用程序或語音調至所需色彩。一款真 正適合您日?；顒拥闹悄芸刂破鳌？膳c TUYA 系統一起使用。聯系我們
TUYA直流控制器 I 12-24V
BS-TYMCV1224-180/RGB 三路
智能 LED 照明為您的日常生活帶來更多便利。這款智TUYA能無線直流控制器提供RGB彩光，可通過應用程序或語音調至所需色彩。一款真正適合您日?；顒拥闹悄芸刂破??？膳c TUYA 系統一起使用。
應用：
- TUYA智能LED燈帶
- TUYA RGB應用
產品參數
|
名稱 |
直流控制器TUYA RGB 12-24V |
|
型號 |
BS-TYZCV1224-180/RGB BS-TYMCV1224-180/RGB BS-TYWCV1224-180/RGB |
|
額定輸入電壓 |
12…24Vdc |
|
額定輸入電流 |
7.5A @最大輸出功率 |
|
最大輸入功率 |
180W @最大輸出功率 / @最大額定輸入電壓 |
|
額定輸出電流 |
7.5A 最大總數；每通道最大7.5A |
|
待機電源 |
<0.5W @額定輸入電壓 |
|
靜電放電 |
4KV @ HBM, 8KV @air |
|
調光方式 |
PWM, 2KHz |
|
調光范圍 |
0-100% |
|
環境溫度 |
-20…+50oC |
|
Tcase-life |
75oC |
|
壽命 |
50,000 hrs |
|
電源開關周期 |
100,000 |
|
可聞噪音 |
<24 dB @ 5cm |
|
防護等級 |
IP20 |
|
批準認證 |
CE-RED |
除非另有說明，否則所有規格均為典型值在 25 °C情況下。
|
通訊方式 |
Wifi + BLE |
ZigBee |
藍牙Mesh(SIG) |
|
特性 |
Wi-Fi 連通性 - 802.11 b/g/n - 支持WEP,WPA/WPA2,WPA/WPA2 PSK (AES) 安全模式 - 802.11b模式下最大+16dBm的輸出功率 - 支持STA/AP/STA+AP工作模式 - 支持Wi-Fi快連配網和熱點配網兩種配網方式（包括Android和iOS設備） - 板載PCB天線，天線峰值增益2.4dBi - 工作溫度：-40℃ to 105℃ 藍牙連通性 - 低功耗藍牙V5.1 完整標準 - 藍牙模式支持6 dBm 發射功率 - 完整的藍牙共存接口 - 板載PCB天線，天線峰值增益2.4dBi |
- 支持 802.15.4 MAC/PHY - 工作信道 11 - [email protected]，空口速率 250Kbps - 最大+10dBm 的輸出功率，輸出功率動態 >35dB - 內置板載 PCB 天線 - 板載PCB天線，天線增益3.09dBi - 工作溫度：-40℃ to 105℃ - 支持硬件加密，支持AES 128
|
- 低功耗藍牙 4.2/5.0 - 射頻數據速率高達 2Mbps - TX 發射功率：+10dBm - RX 接收靈敏度：-94.5dBm@1Mbps - 內嵌硬件 AES 加密 - 搭配板載 PCB 天線，天線增益2.5dBi - 工作溫度：-40℃ to +85℃ |
|
產品型號 |
BS-TYWCV1224-180/RGB |
BS-TYZCV1224-180/RGB |
BS-TYMCV1224-180/RGB |
射頻接口
|
無線頻率 |
2400-2483.5 Mhz (IEEE 標準 802.11 b/g) |
|
無線傳輸功率 |
20dbm 最大 |
|
BLE頻率 |
2400-2483.5 Mhz |
|
BLE傳輸功率 |
3dbm 最大 |
|
無線頻道 |
1...13 |
配網
|
|
用小尖物件輕觸開關，用于配對網絡 |
|
注: 快速連續按三次或是五次連接配網 |

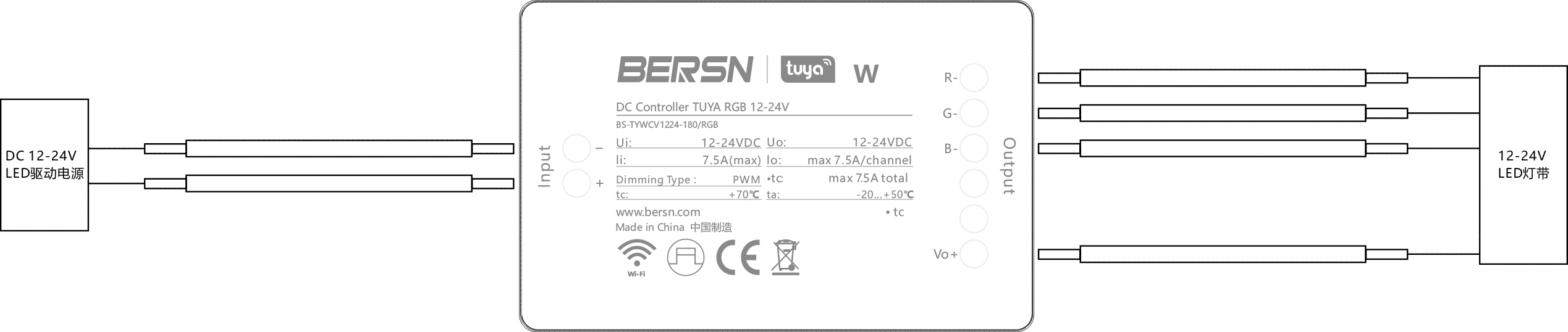

接線示意

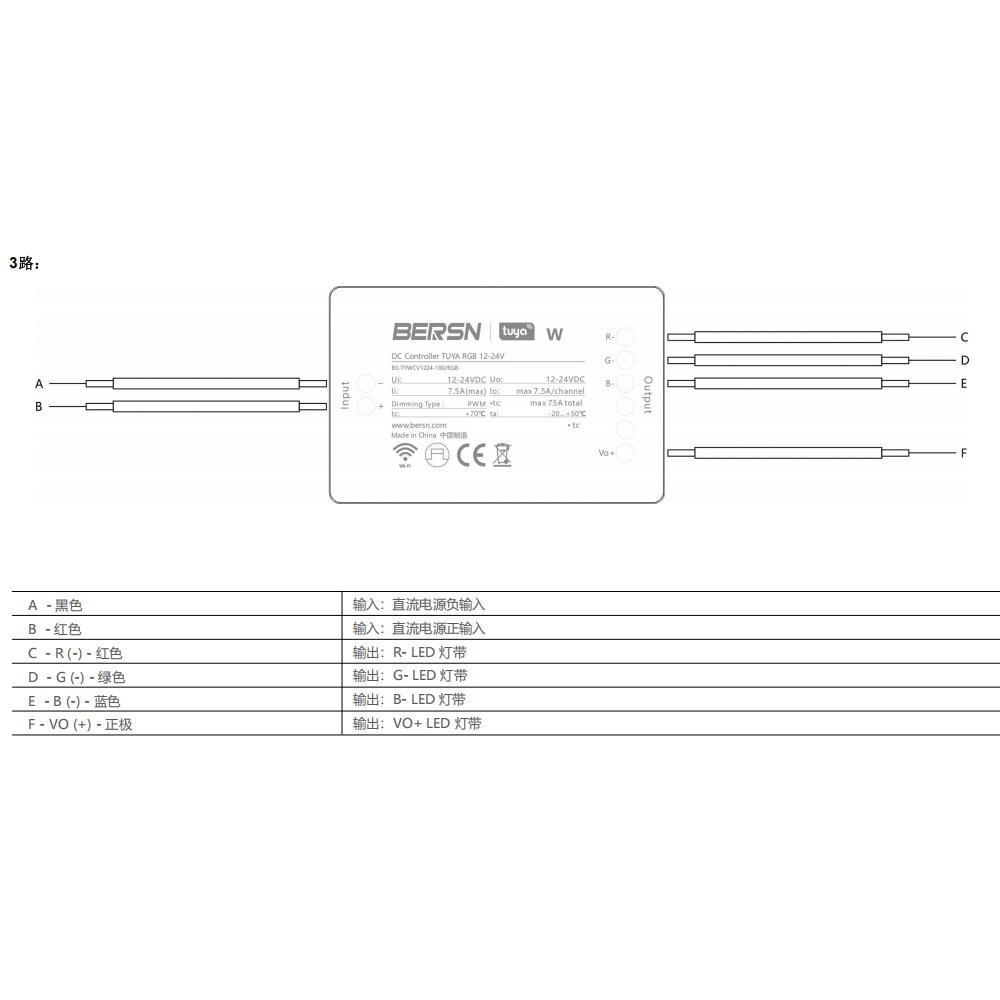

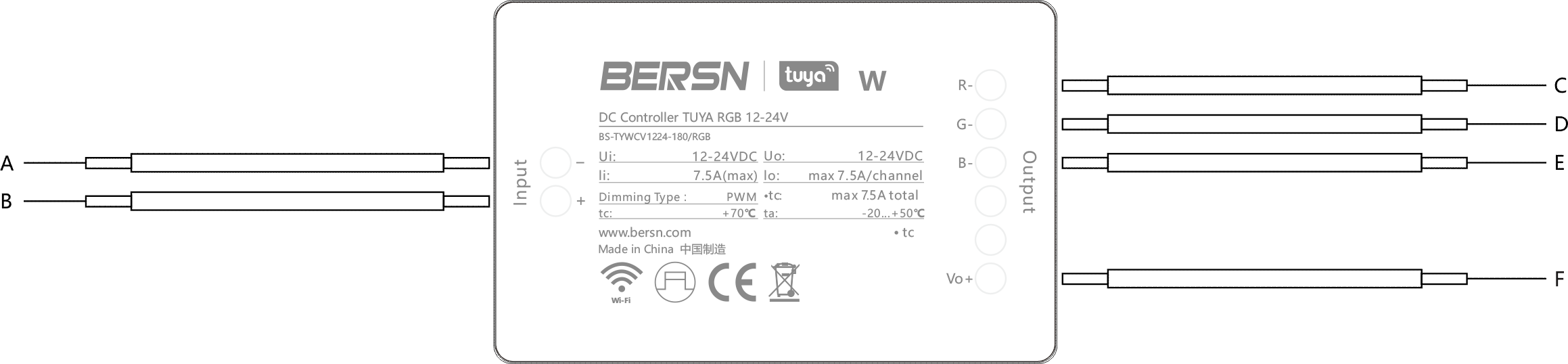

端子定義
|
A - 黑色 |
輸入：直流電源負輸入 |
|
B - 紅色 |
輸入：直流電源正輸入 |
|
C - R (-) - 紅色 |
輸出：R- LED 燈帶 |
|
D - G (-) - 綠色 |
輸出：G- LED 燈帶 |
|
E - B (-) - 藍色 |
輸出：B- LED 燈帶 |
|
F - VO (+) - 正極 |
輸出：VO+ LED 燈帶 |

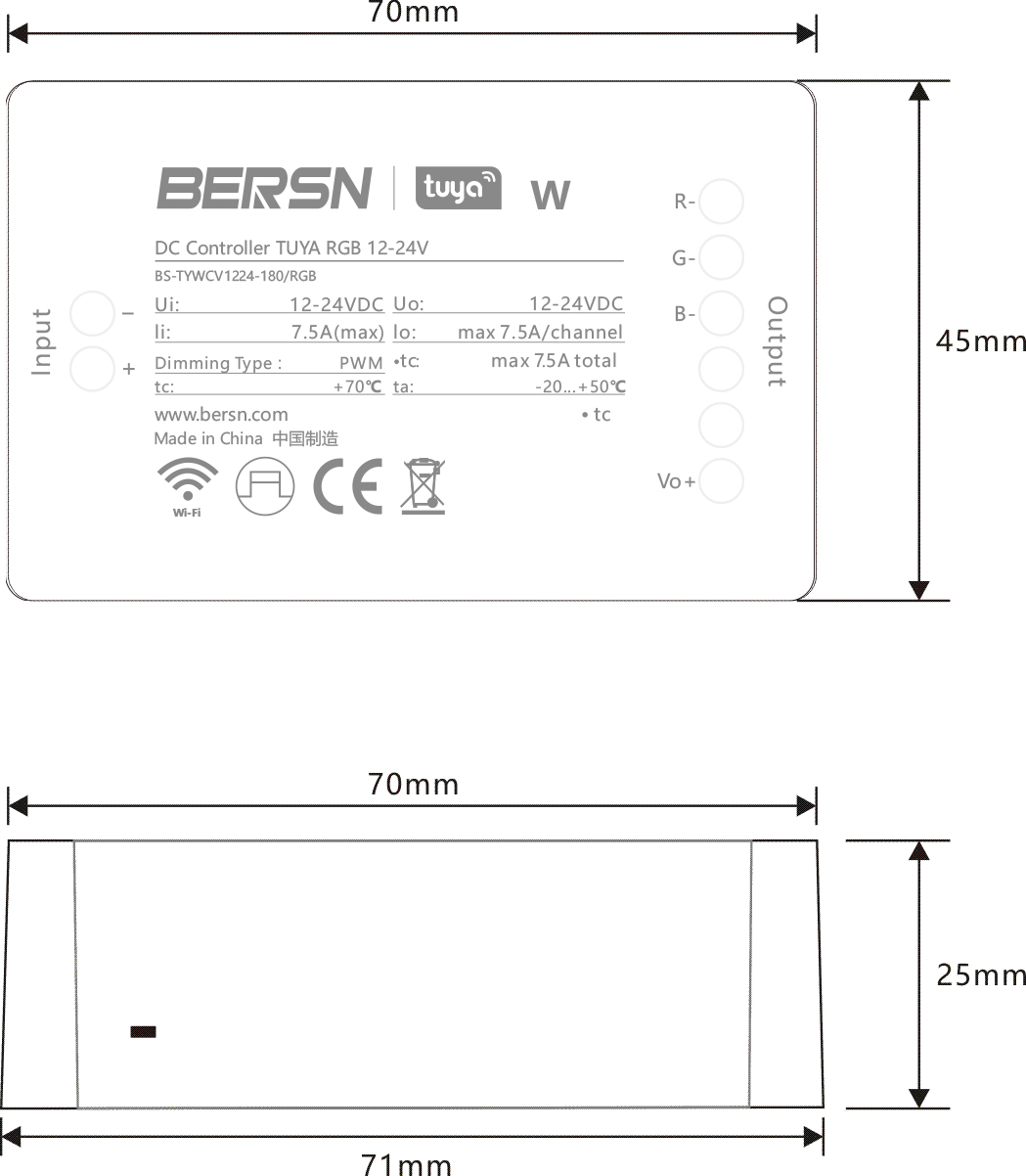

尺寸及重量
|
尺寸 長x寬x高 |
70*45*25mm |
|
外殼顏色 |
白色 |
|
重量 |
0.05kg/pcs |
