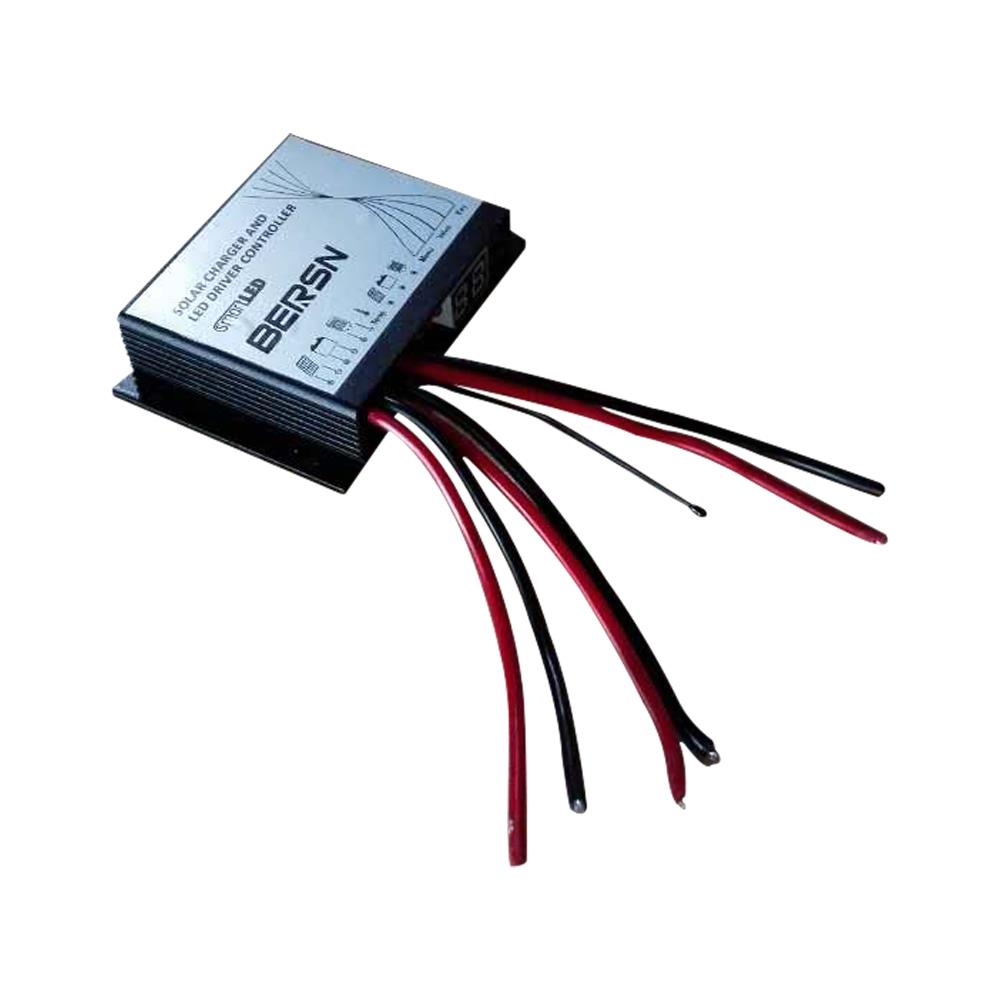

BS-TYN-1 智能調光型 LED太陽能路燈充放電控制器
Model：LED太陽能路燈充放電控制器
code：LED太陽能路燈充放電控制器
特征:
1.內嵌高性能 LED 恒流源驅動，恒流源最高效率可達 96%。 2.智能 4 段式 PWM 數字調光，功率調節更加精確，色溫表現更加出眾。 3.卓越的電流紋波控制和負載線性度控制，最大限度減少 LED 光衰，延長 LED 使用壽命。 4.采用陶瓷電容設計，超長使用壽命。 5.IP68 防水等級，能夠在各種惡劣環境下使用，工業級品質保證。 6.負載輸出最高電壓可達 70V，可驅動 20 顆串聯的 LED 燈。聯系我們
BS-TYN-1 智能調光型 LED 太陽能路燈充放電控制器
一、 主要特點
1. 內嵌高性能LED 恒流源驅動，恒流源最高效率可達 96%。
2. 智能4 段式 PWM 數字調光，功率調節更加精確，色溫表現更加出眾。
3. 卓越的電流紋波控制和負載線性度控制，最大限度減少LED 光衰，延長 LED 使用壽命。
4. 采用陶瓷電容設計，超長使用壽命。
5. IP68 防水等級，能夠在各種惡劣環境下使用，工業級品質保證。
6. 負載輸出最高電壓可達70V，可驅動 20 顆串聯的 LED 燈。
7. 改進型充電算法，充電效率更高，使太陽能利用時間更加長久。
8. 獨特測試模式，單按鍵實現功率切換。
9. 金屬外殼高功率密度設計，使單位體積獲得最大功率，同時又能有效控制溫升。
10.增強的蓄電池反接保護，LED 短路保護、開路保護等，使系統得到全面保護。
二、 安裝和接線

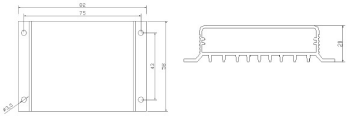

1. 控制器安裝要牢靠，尺寸如下： 外形尺寸：82×58×20(mm) 安裝尺寸：43×75(mm) 安裝孔徑：3.5(mm)

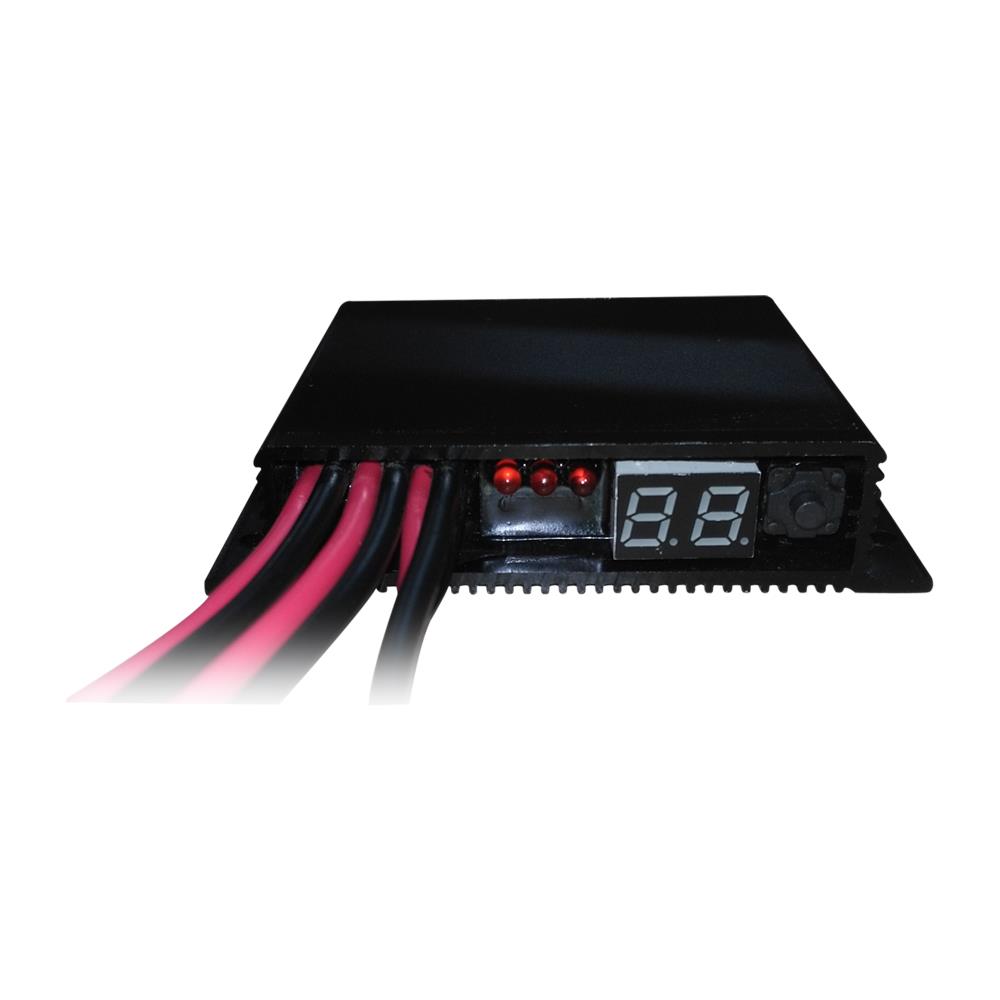

2. BS-TYN-1 系列控制器可以在 12V 或 24V 系統電壓下工作，使用時請先接蓄電池，控制器會自 動識別蓄電池電壓后開始工作。如果是 12V 系統數碼管顯示“12”；如果是 24V 系統數碼 管將顯示“24”。
3. 接線時請先接蓄電池，再接光電池和負載，接線時請注意“+、－”極。
4. 控制器有防反接保護，光電池和蓄電池接反時，不會損壞控制器。 接線及外觀說明如下圖所示：
